Sprinkler padrão – Tipo sidewall

Foto do produto Sprinklers padrão - Tipo sidewallOs sprinklers (chuveiros automáticos) do tipo padrão sidewall (lateral horizontal), são projetados para controle e detecção de incêndio em seu estágio inicial, em locais estreitos, corredores, quartos de hotéis e hospitais. Estes versáteis sprinklers estão disponíveis com acabamento cromado. Seu elemento sensível é do tipo ampola de vidro hermeticamente fechada e selada.

O mecanismo de operação é uma ampola de vidro quebrável que contém um líquido de calor sensível. Durante um incêndio a temperatura ambiente sobe, fazendo com que o líquido se expanda na ampola, quando atinge a temperatura nominal da ampola, a mesma se rompe. Sendo assim, o canal esta livre de todas as peças de vedação e água é descarregada para o defletor.

Botão download versão PDF

Características técnicas

  • Conexão rosca macho de 1/2” NPT;
  • Fator k = 80 – no sistema métrico de unidades (5,6 no sistema americano);
  • Diâmetro nominal do orifício: 1/2” (15 mm);
  • Pressão mínima de trabalho: 0,49 kgf/cm² (7 psi);
  • Pressão máxima de trabalho: 12,3 kgf/cm² (175 psi);
  • Pressão de teste hidrostático: 35,16 kgf/cm² (500 psi);
  • Tipo sidewall;
  • Resposta standard;
  • Fabricado em bronze;
  • Fornecido com protetor de ampola, para ser retirado após a instalação;
  • Acabamento cromado.

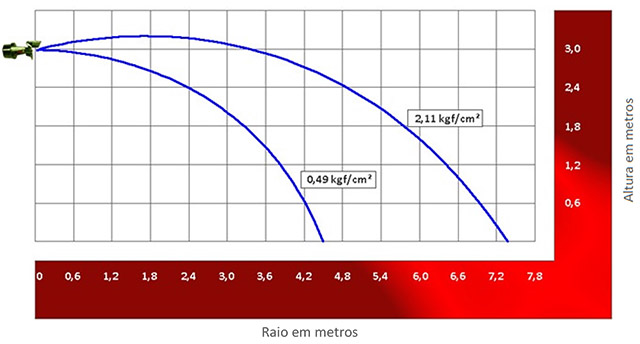

Distribuição de água para sprinkler sidewall

Image de um grafico demonstrativo sobre Distribuição de água para sprinkler sidewall

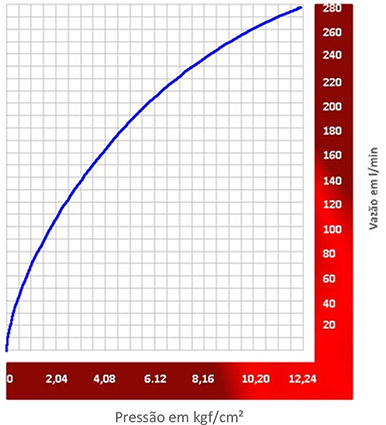

Vazão dos sprinklers

Image de um grafico demonstrativo sobre Vazão dos sprinklers

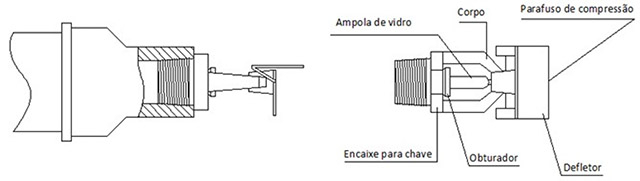

Instalação

Image de um grafico demonstrativo sobre Distribuição de água para sprinkler sidewall– Os sprinklers do tipo sidewall devem ser instalados horizontalmente.

– Os sprinklers nunca devem ser pintados, banhados, revestidos ou alterados seja de que forma for depois de saírem da fábrica.

Temperatura de operação e cor das ampolas

Image de um grafico demonstrativo sobre Temperatura de operação e cor das ampolas
